CPU Speed7 SB - ST - SN/Net

The High-Speed control system

Le CPU SPEED7 di tipo classico raggruppano le CPU di tipo semplice quale la SB, di tipo tecnologico come la ST, di tipo con CP343 integrata. Tutte le CPU hanno MPI, Profi bus DP Master/slave, porta Ethernet PG/OP, memoria espandibile tramite MCC. Alcune di esse hanno SN/NET. Alcune di esse hanno la possibilità di accogliere lo SPEED Bus parallelo a 32 Bit su cui installare IO veloci o CP di vario tipo. Le prestazioni delle CPU tipo SC sono estremamente superiori alle corrispondenti originali in quanto basate sulla tecnologia Speed7 e sono di 0,10μs per operazioni Bit/Word/virgola fi ssa, di 0,58 μs per operazioni in virgola mobile. La confi gurazione hardware nel Simatic Manager e nel TIA Portal come da tabella a pagina 4 e 5. N.B.: utilizzando TIA Portal, le caratteristiche che le CPU VIPA hanno in più rispetto alla CPU Siemens dichiarata (ad es. merker, indirizzamento I/O, OB/SFB/SFC speciali), non potranno essere utilizzate in quanto TIA Portal non lo consente

Le CPU tipo SPEED7®, programmabili con Step®7 di Siemens,WIN PLC7o TIA portal contengono: porta MPI (no Green Cable!), un accumulatore ricaricabile per la RAM, uno slot per memory card tipo MMC/MCC fornibile a parte e che permette il backup dati e programma oppure l’ampliamento della RAM con MCC; una porta Ethernet per collegamento con pannelli operatori o per la programmazione. Il numero massimo di moduli collegabile alle CPU è di 32 (tranne CPU SC). La velocità di elaborazione delle CPU è: per operazioni a Bit e Word di 10/21 ns; per operazioni virgola mobile di 58/125 ns. Le morsettiere frontali necessarie in alcune CPU sono incluse

Modelli

Codice Descrizione Datasheet

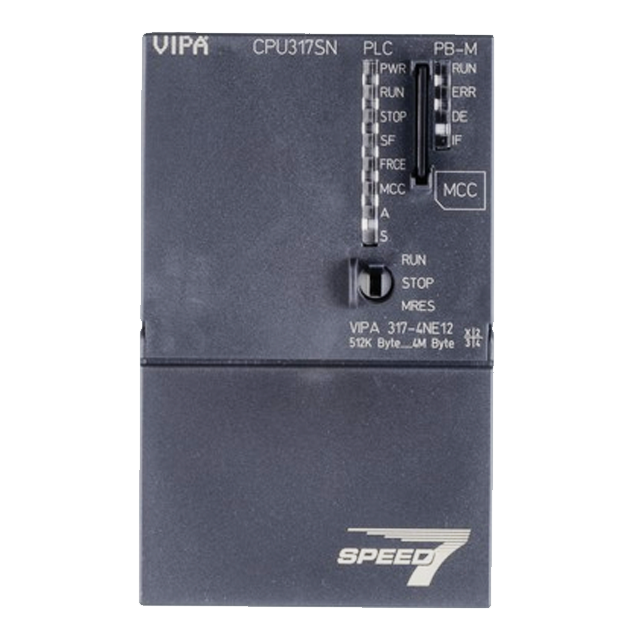

VIPA 314-2BG23 CPU 314SE/DPS+ SPEED7® 256 KB (128cod+128dati+1 MBcar. fi ssa) esp. MPI, MMC slot, real time clock, Ethernet PG/OP, (conf.S7 e TIA portal) Profi bus DP Slave/RS485 PtP (Modbus master,ASCII, STX/ ETX, 3964R, USS master); max 32 moduli in linea. (conf.S7 e TIA portal) confi gurazione HW come 6ES7 315-2AG10-0AB0/V2.6 o 6ES7 315-2AF03-0AB0 V1.2
VIPA 314-2AG23 CPU 314SB/DPM+ SPEED7® 512 KB (256cod+256dati+1 MBcar.fi ssa) esp. DC24V, MPI, MMC slot, real time clock, (conf.S7 e TIA portal) Ethernet per PG/OP com, Profi bus DP Master/S RS485 PtP Modbus master, ASCII, STX/ETX, 3964R, USS master
VIPA 315-2AG23 CPU 315SB/DPM+ SPEED7® 1 MB (512cod+512dati+4 MBcar.fi ssa) esp. DC24V, MPI, MMC slot, real time clock, (conf.S7 e TIA portal) Ethernet per PG/OP com, Profi bus DP Master/S RS485 PtP Modbus master, ASCII, STX/ETX, 3964R, USS master
VIPA 315-4NE23 CPU 315SN/NET SPEED7® 1 MB (512cod+512dati+2 MBcar.fi ssa) esp. DC24V, MPI, MMC slot, real time clock, Ethernet per PG/OP com, Profi bus DP Master/S RS485 PtP Modbus master, ASCII, STX/ETX, 3964R, USS master CP343 Ethernet TCP/IP 1xRj45, S7 com x 8 connessioni.
VIPA 315-4PN43 CPU 315SN/PN ECOSPEED7® 512 KB (256cod+256dati+1 MBcar.) fi ssa DC24V, MPI, MMC slot, real time clock, Ethernet per PG/OP com, PROFINET IO controller e CP343 Ethernet TCP/IP S7 com x 8 connessioni, (conf.S7 e TIA portal) RS485 PtP Modbus master, ASCII, STX/ETX, 3964R, USS master
VIPA 315-4PN23 CPU 315SN/PN SPEED7® 1 MB (512cod+512dati+4 MBcar.fi ssa) esp. DC24V, MPI, MMC slot, real time clock, Ethernet per PG/OP com, PROFINET IO controller e CP343 Ethernet TCP/IP S7 com x 8 connessioni, Profi bus DP Master/S (conf.S7 e TIA portal) RS485 PtP Modbus master, ASCII, STX/ETX, 3964R, USS master
VIPA 317-2AJ23 CPU 317SE/DPM+ SPEED7® 4 MB (2MBcod+2MBdati+8 MBcar.fi ssa) esp. DC24V, MPI, MMC slot, real time clock, SPEED Bus, Ethernet per PG/ OP com, Profi bus DP Master/S, (conf.S7) RS485 PtP Modbus master, ASCII, STX/ETX, 3964R, USS master
VIPA 317-4EC22 CPU 317SN/EC SPEED7® 4 MB (1MBcod+1MBdati+8 MBcar.fi ssa) esp. DC24V, MPI, MMC slot, real time clock, SPEED Bus, Conf. EC con SW- 310S1LA Ethernet per PG/OP com, EtherCAT controller e CP343 Ethernet TCP/IP S7 com x 24 connessioni, Profi bus DP Master/S (conf.S7 5.5 sp2) RS485 PtP Modbus master, ASCII, STX/ETX, 3964R, USS master
VIPA 317-4NE23 CPU 317SN/NET+ SPEED7® 4 MB (2MBcod+2MBdati+8 MBcar.fi ssa) esp. DC24V, MPI, MMC slot, real time clock, SPEED Bus, Ethernet per PG/ OP com, Profi bus DP Master/S, (conf.S7) RS485 PtP Modbus master, ASCII, STX/ETX, 3964R, USS master CP343 Ethernet TCP/IP 1xRj45, S7 com x 64 connessioni
VIPA 317-4PN23 CPU 317SN/PN+ SPEED7® 4 MB (2MBcod+2MBdati+8 MBcar.fi ssa) esp. DC24V, MPI, MMC slot, real time clock, SPEED Bus, Ethernet per PG/OP com, PROFINET IO controller e CP343 Ethernet TCP/IP S7 com x 24 connessioni, Profi bus DP Master/S (conf.S7 e TIA portal) RS485 PtP Modbus master, ASCII, STX/ETX, 3964R, USS master
